尼康,CNC影像测量仪,VMA2520,nikon,影像仪

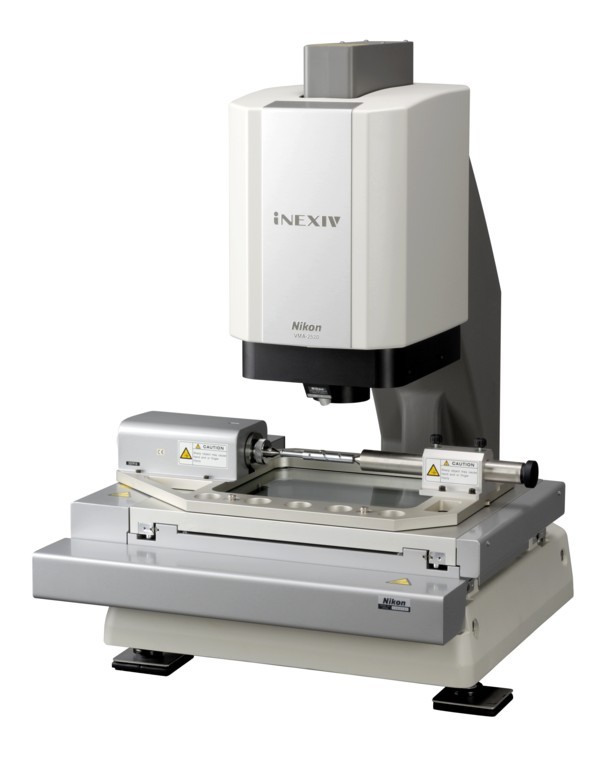

Nikon iNEXIV VMA-2520
iNEXIV VMA-2520 是Nikon 特别为立体工件所开发的全新机种,其精巧轻盈的设计却可提供 200mm 的Z轴行程与 73.5mm 的工作距离,对于机械零组件、塑料射出零件、金属冲压件、电子构件、模具与医疗器材等各类产品的 Z 轴尺寸量测更为便利。
标准 10 倍变焦光学系统可在高倍率时提供绝*佳的分辨率,低倍率时提供宽广的影像视野, 同时满足工业产品多样的影像观察需求。
所采用低变形光学系统与高亮度的白光 LED 光源,有效地强化影像对比,即使是多彩的工件也能确保其量测再现性,并提升量测作业的效率。
主要特色 使 3D 工件的量测作业更加精确、简便 iNEXIV VMA-2520为 Nikon以先进数字科技所开发出的高效能自动量测系统,以提升 3D 产品更简便、精确的量测作业为设计理念。 精巧、轻盈的机身设计 iNEXIV VMA-2520 精巧、轻盈的机身可置放于工作台上,有效节省作业空间。本体尺寸为 565mm W x 690mm D x 740mm H ,重量 仅有 72kg ;但仍可提供 X 250mm x Y 200mm x Z 200mm 的量测行程。 更充裕的工作距离 新开发的光学系统其特色为在各倍率下可提供 73.5m m 的超长工作距离,即使在高倍率时仍有充裕的 Z 轴量测空间。 高速度、高精度的雷射自动对焦系统 除了标准的影像对焦,可选配雷射自动对焦系统,以进行更高速的对焦与多样的Z轴量测。 * 选配雷射对焦系统工作距离为 63mm 。 可搭配接触式测头 iNEXIV VMA-2520 可与 Renishaw R TP20 接触式测头搭配使用,使量测3D工件更为便利 。 功能强大的 VMA Automeasure 软件 专为 VMA-2520 新开发的全方位量测软件,提供多样的功能,轻松带领您从基础设定、程序编辑、量测执行到数据分析的执行。 |
规格表
机型 | VMA-2520 | |
行程 (mm) | X × Y × Z | 250 × 200 × 200 |
**小读值 (μm) | 0.1 | |
**大承重 (kg) | 15 | |
量测精度 (μm) | XY MPE E1 | 2 + 8L /1000 |
XY MPE E2 | 3 + 8L /1000 | |
Z MPE E1 | 3 + L/50 | |
摄影机 | 1/3-in. 3CCD (progresssive scan) | |
工作距离 (mm) | 73.5 ( 63mm with LAF.) | |
光学倍率 | 0.35X ~ 35X | |
总倍率 | 12X ~ 120X (with 17" monitor at SXGA resolution) | |
视野尺寸 (mm) | 13.3 X 10 ~ 1.33 X 1 | |
影像分辨率 | 640 X 480 pixels | |
自动对焦方式 | 影像对焦和雷射对焦 ( 选配 ) | |
接触式测头 | Renishaw R TP200/TP20 ( 选配 ) | |
光源种类 | LED 底部光、表面光、 8 向环形光 | |
电源 | AC100 ~ 240V, 50/60Hz | |
电力消耗 | Max. 5A | |
作业环境 | 温度 | 10 ~ 35 ℃ |
湿度 | < 70 % | |
外观尺寸与重量 (W x D x H) mm | 仅主体 | 565 × 690 × 740 约 72kg |
控制箱 | 145 × 400 × 390 约 13kg | |
防震桌 ( 选配 ) | 600 × 700 × 825 约 38kg |
