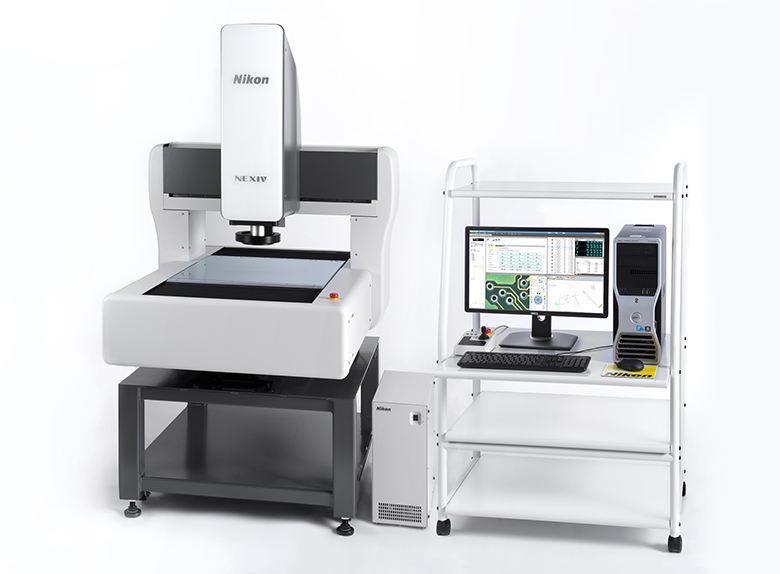

尼康CNC影像测量仪VMZ-R3020
Nikon VMZ-R Series CNC影像量测的新选择
Nikon新开发的高精度、高速量测及高NA的CNC影像量测仪VMZ-R Series,不只在精度上再升级,在Z轴的量测高度上也做了提升,让产品的量测拥有更高的多元性。
新雷射系统
除原有影像对焦及雷射对焦、扫描等功能,新的雷射传感器也可量测膜的表面及底部,进而测量膜厚。
创新光源设计
表面光、底部光及环型光皆采用LED的设计,光源更稳定且寿命更长。
环形光源有三种不同照射角度且八方向的设计,让边界的量测更加简易。
Nikon VMZ-R Series机种选择
机型 | VMZ-R 3020 | |||
量测范围 | XY | 300 x 200 mm | ||
Z | 200 mm | |||
光学模块的选择
大视野型 | 标准型 | 高倍率型 |
类型 | 大视野型 | 标准型 | 高倍率型 | |||
光学头 | Type A | Type 1 | Type 2 | Type 3 | Type 4 | Type TZ |
倍率 | Max 126X | Max 270X | Max 540X | Max 1080X | Max 2160X | Max 4320X |
对焦 | 影像 / 三角 雷射 (选配) | 影像 / 同轴 雷射 (标配) | 影像 / 同轴 雷射 (标配) | 影像 / 同轴 雷射 (标配) | 影像 / 同轴 雷射 (标配) | 影像 / 同轴 雷射 (标配) |
适用 产业 | 小型电子零件 模、治具 冲压件 射出成形 链接器 | 小型电子零件 模、治具 冲压件 射出成形 链接器 印刷电路板 | 小型电子零件 模、治具 冲压件 射出成形 链接器 印刷电路板 半导体封装 | 电子零件 印刷电路板 半导体封装 网印屏蔽 光罩 雾化片 平面显示器相关组件 | 电子零件 印刷电路板 半导体封装 网印屏蔽 光罩 雾化片 平面显示器相关组件 | 电子零件 印刷电路板 半导体封装 网印屏蔽 光罩 雾化片 平面显示器相关组件 |
更易操作的程序编辑画面
更清晰的工具选单,让使用人员更易学习及操作,能达到直觉式程序撰写的效果。
几何公差(GD&T)的计算
真圆度的计算 可选择*小平方法、*小区域法、**大内接圆或*小外接圆方式计算 | 平面度(平坦度)的计算 可选择*小平方法、*小 区域法或**大、*小三点法计算平面度 | 真直度(直线度)的计算 可选择*小平方法、*小区域法得到**佳二分端点 |
可套用产品理论图形,并将公差带入,让实际量测图形与理论图形做比对,使错误及偏差
的位置直接以图形显示,目视即可判读。
*错误或偏差的图像可以在双轴或单轴方向进行旋转。
*基准图形可以由CAD图或XYZ坐标轴中建立。
*量测出的轮廓可以输出成CSV或DXF文件。
*比对报告可以输出成PDF文件。
创新报告格式
量测完成可以让结果与图形同时呈现,不再只有空荡荡的数据,报告一目了然,省下以往与各单位沟通量测位置的时间,让生产更顺利也更快速。
